Обследование показателей качества электроэнергии в системе электроснабжения
Специалистами ГАУ «ЦЭТ РТ при КМ РТ» проводятся инструментальные обследования показателей качества электрической энергии на энергетическом оборудовании и в распределительных сетях. Обследование проводится на предмет сравнения фактических показателей качества электроэнергии с нормативными требованиями ГОСТ 13109-97 для следующих показателей качества:
- установившееся отклонение напряжения;
- отклонение частоты;
- коэффициент искажения синусоидальности напряжения;
- коэффициент №-ой гармонической составляющей напряжения;
- коэффициент несимметрии напряжений по обратной последовательности;
- коэффициент несимметрии напряжений по нулевой последовательности.
Регистрация параметров проводится электроанализаторами качества и количества электроэнергии типа «Энерготестер ПКЭ» в соответствии с ГОСТ 13109-97.
Наиболее типичными показателями, по которым часто наблюдаются отклонения, являются:

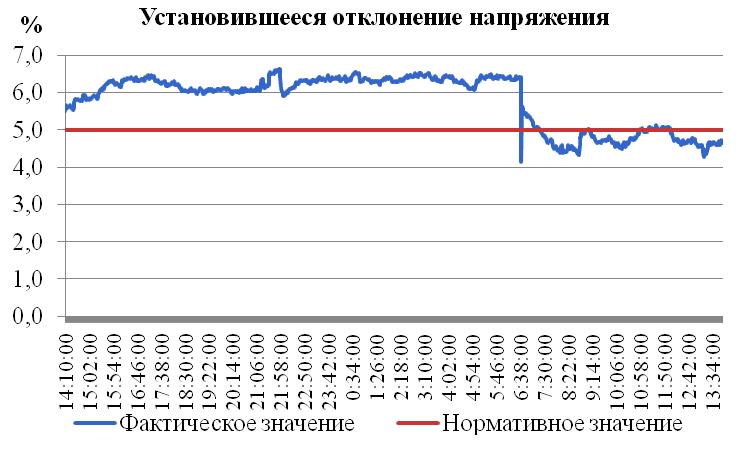

- установившееся отклонение междуфазного напряжения (рис. 1);

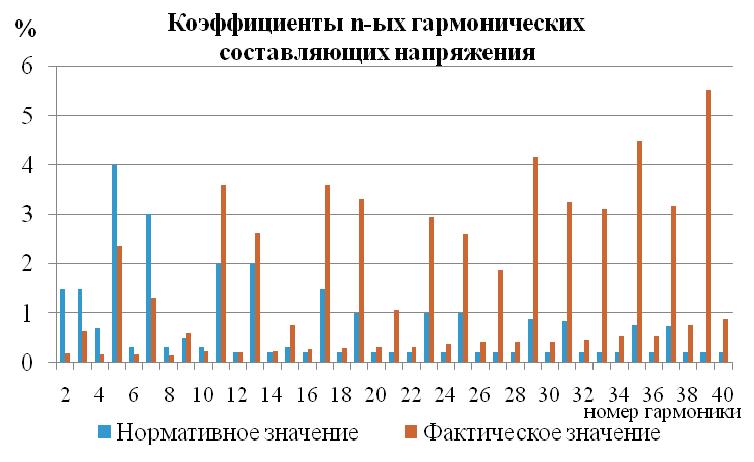

- коэффициент искажения синусоидальности кривой напряжения и коэффициент n-й гармонической составляющей напряжения (рис. 2).
Рис. 2.
Повышенное напряжение в системе электроснабжения приводит к повышенному потреблению электрической энергии. Для снижения энергопотребления необходимо:
1. Провести обследование всех точек поставки электрической энергии, с целью определения потенциала энергосбережения.
2. Выработать мероприятия по снижению уровня питающего напряжения.
Искажения синусоидальности кривой напряжения приводит к дополнительным потерям электрической энергии, к ложному срабатыванию релейной аппаратуры на микропроцессорах и преждевременному старению изоляции электрооборудования, поэтому для устранения этих факторов ГАУ «ЦЭТ РТ при КМ РТ» вырабатывает мероприятия по снижению уровня высших гармоник в сетях, путем подбора соответствующих LC-фильтров.
Перечень объектов, на которых выполнялись данные работы
ООО «Газпром-трансгаз Казань»
